Microcontroladores

2233 Visitas Publicado en: 23/04/2020
Por Elkin fabian cedeno chala

¿QUE ES UN MICROCONTROLADOR?

Un microcontrolador es un circuito integrado digital compuesto por algunos elementos que lo convierten en una microcomputadora, dichos elementos son unidades de memoria (RAM Y ROM), una unidad central(CPU), varios puertos de entrada, salida y periféricos que se  encuentran interconectados dentro del circuito integrado.






Todo microcontrolador necesita un programa para hacer una tarea específica. Normalmente el programa se almacena en la memoria ROM. Es de resaltar que  sin un programa, los microcontroladores son poco útiles. La función principal de los microcontroladores es leer y ejecutar los programas que se le escriben, debido a esto la programación es una actividad indispensable al hacer circuitos que incluyan a los microcontroladores.
WhatsApp Image 2020-04-24 at 12-49-29 PM (1).jpeg


Los microcontroladores tienen varias aplicaciones, esto ya dependerá de la necesidad del usuario. Es común encontrar microcontroladores en robótica, automatismo, telecomunicaciones, instrumentación, el hogar y la industria automotriz. Entre las aplicaciones  más destacadas encontramos:


Control de luz


Sistema de control(temperatura, presión)


Cargador de batería


Sistema de alarma




WhatsApp Image 2020-04-24 at 4-50-46 PM.jpeg




El uso de microcontroladores se ha extendido en especial los microcontroladores de 8 bits, ya que son muy económicos y fáciles  de programar. En la actualidad se dispone de microcontroladores de uso general y de otros que han sido diseñados para que se adapten mejor a  aplicacion
es electrónicas como: comunicaciones inalámbricas o control de motores. Gracias a la gran cantidad de fabricantes se puede elegir el modelo que mejor se adapte a la necesidad que se desee solucionar.  Algunos de los microcontroladores que encontramos en la actualidad son los siguientes:

Microcontrolador ATMEGA328P SMD TQFP-32
Microcontrolador RISC AVR de la compañía ATMEL, posee una resolución de
8 bits, con memoria Flash de 32KB con la capacidad de lectura y escritura, a través
de comunicación ISP. Cuenta con una memoria EEPROM de 1024B, una SRAM
de 2KB, con 23 pines de propósito general, usadas como entradas/salidas,
cuenta con 32 registros de trabajo de propósito general, 3 temporizadores
flexibles/comparadores, se pueden generar interrupciones internas y externas.
Se programa a través de comunicación serie USART, con una interfaz serial de 2
hilos orientado a bytes. Cuenta con un puerto serie SPI, un conversor analógico
a digital de 10 bits
de 6 canales.
Funciona a través de un oscilador interno el cual se encarga de proporcionar
las frecuencias de reloj para que funcione correctamente.

$ 9.815

Microcontrolador PIC18F4685 I/P DIP
Los microcontroladores PIC18F4685, posee características bastantes útiles
para diferentes aplicaciones, donde se tenga que controlar diferentes periféricos,
además de contar con varios sistemas de comunicación como lo son UART, SPI, I2C,
MSSP (SPI / I2C), gracias a su diseño RISC que ejecuta una instrucción cada
4 ciclos del oscilador, además posee una resolución de 10 bits AD


$ 39.139

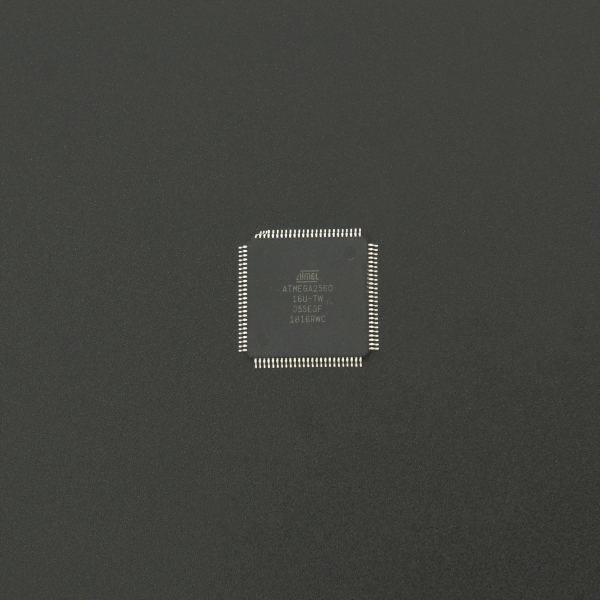

Microcontrolador ATMEGA2560-16U SMD TQFP-100
El ATMEGA2560 basado en AVR RISC de Microchip a 8 bits de alto rendimiento
y bajo consumo combina 256KB de memoria flash ISP, 8KB SRAM, 4KB EEPROM,
86 líneas de E/S de propósito general, 32 registros de trabajo de propósito general,
contador de tiempo real, seis temporizadores flexibles/contadores
con modos de comparación, PWM, 4 USART, interfaz serial de 2 hilos orientada a
bytes, convertidor A/D de 16 canales y 10 bits, y una interfaz JTAG para
depuración en chip. Al ejecutar instrucciones potentes en un solo ciclo de reloj,
el dispositivo alcanza un rendimiento cercano a 1 MIPS por MHz, equilibrando el
consumo de energía y la velocidad de procesamiento.

$ 41.846

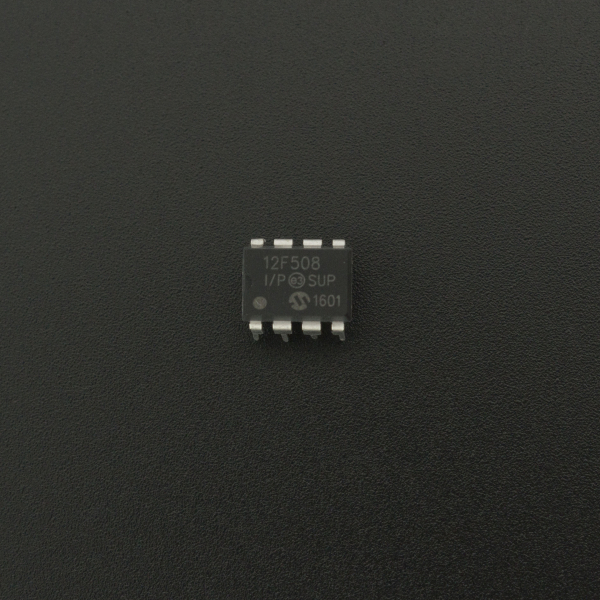

Microcontrolador PIC12F508 I/P
Los dispositivos PIC12F508 de Microchip Technology son microcontroladores
CMOS de bajo costo, de alto rendimiento, de 8 bits, totalmente estáticos y
basados ​​en Flash. Emplean una arquitectura RISC con solo 33 instrucciones
de una sola palabra/ciclo individual. Todas las instrucciones son de ciclo único
(200 μs), excepto las ramas del programa, que toman dos ciclos. Las instrucciones
de 12 bits de ancho son altamente simétricas, lo que da como resultado una
compresión de código 2:1 típica sobre otros microcontroladores de 8 bits en su
clase. El conjunto de instrucciones fácil de usar y fácil de recordar
reduce significativamente el tiempo de desarrollo.



$3.300


Cuéntanos si esta información fue útil para algún proyecto o usaste algún elemento que nombramos en este post, sube un video o una imagen de proyecto y etiquétanos en nuestras redes sociales como Facebook, Instagram o YouTube @Vistronica y utiliza el hashtag #VistronicaMaker.



Hagamos de Colombia un país más innovador

¿Te resultó útil esta entrada de blog?
Etiquetas : Circuito integrado, Memoria, Microcontrolador, VistronicaMaker
Publicado en: Conceptos electrónicos y más...
