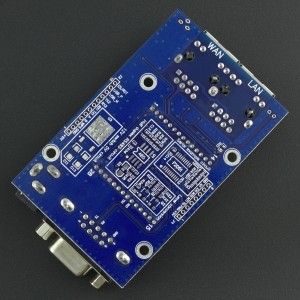

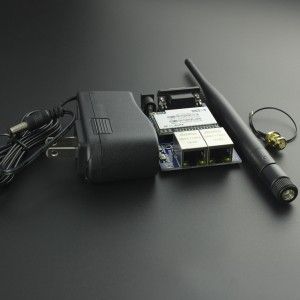

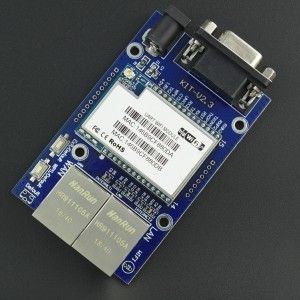

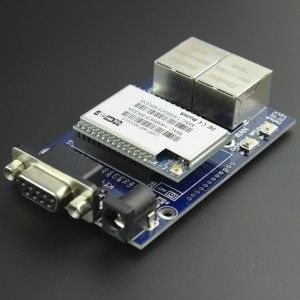

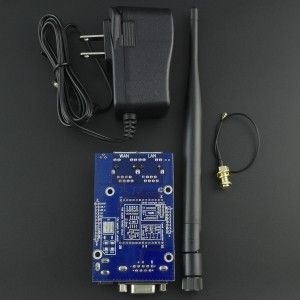

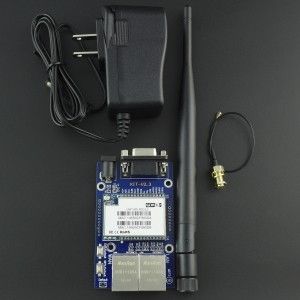

Kit Módulo WIFI HLK-RM04 + Tarjeta Serial + Antena De 2.4 GHz + Adaptador De Corriente

Estandar de red:

Wireless：IEEE 802.11n、IEEE 802.11g、IEEE 802.11b

Cableada：IEEE 802.3、IEEE 802.3u

Velocidad de transmisión:

11n: máximo hasta 150Mbps
11g: máximo hasta 54Mbps
11b: máximo hasta 11Mbps

Número de conexiones:

14

Frecuencia de radiación:

2.4 a 2.4835 GHz

Potencia de emisión:

12 a 15 DBM

Interfaz:

10/100Mbps LAN/WAN multiplex interface

Modo de trabajo WIFI

Cliente/AP/Router

WSD

Modo puente

Seguridad WIFI:

Filtro de MAC

Encriptacion  64/128/152 bit WEP

WPA-PSK/WPA2-PSK、WPA/WPA2

Velocidad máxima UART:

230400

Conexiones TCP:

Hasta 20 simultaneas

Conexiones UPD:

Hasta 20 simultaneas

Voltaje de operación:

5 VDC

Voltaje de salida:

3.1 VDC

Voltaje GPIO:

3.1 VDC

Voltaje de alimentación:

5 VDC

Velocidad de comunicación:

230400 baudios maximo

Velocidad de conexión:

Hasta 230.4 Kbps.

DHCP:

Si

Pines de conexión:

1 VDD5V A 5 Entrada de energía

2 GND GND de alimentación

3 GND T serie enviar

4 3.3 V I 3.3 V potencia de salida

5 LINK1 I/O gape Net 1 indicte LED

6 USB_P señal USB

7 USB_M señal USB

8 datos I2S_SD i2c/gpio

9 I2S_CLK I2C clk/gpio

10 GIOP0 e/s universal GPIO

11 TXOP1 I/O gape Net 1 TX-P

12 TXON1 I/O gape Net 1 TX-N

13 RXIP2 I/O gape Net 2 RX-P

14 RXIN2 I/O gape Net 2 RX-N

15 RXIN1 I/O gape Net 1 RX-P

16 RXIP1 I/O gape Net 1 RX-P

17 TXON2 I/O gape Net 2 TX-N

18 TXOP2 I/O gape Net 2 TX-P

19 RTS_N I todas las funciones de serie RTS

20 UART_RX I simple RX serial

21 UART_TX O simple TX serial

22 RXD I todas las funciones de serie RX

23 LINK2 I/O gape Net 2 LED I/O indicte

24 CTS_N O todas las funciones de serie CTS

25 RIN I GPIO

26 TXD o Todos función TX serial

27 1.8 V potencia de salida gape net 1.8 V salida

28 VDD5V Potencia en 5 V de entrada

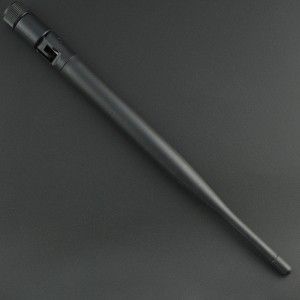

Frecuencia de trabajo:

2.4 GHz

Ganancia:

3 DBI

Conector antena:

RP-SMA Macho

Longitud antena:

195 mm

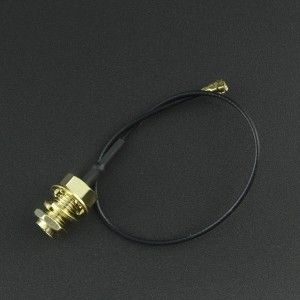

Longitud extensión:

150 mm

Conector extensión:

IPEX/IPX Hembra a RP-SMA Hembra

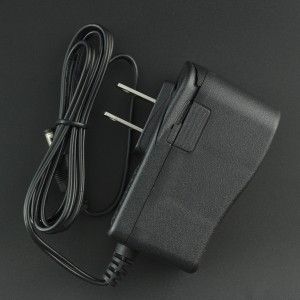

Voltaje de entrada:

100 a 240 VAC

Frecuencia de operación:

50 a 60 Hz

Voltaje de salida:

5 VDC

Corriente máxima de salida:

1 A

Tipo conector:

Jack 2.1 mm

Longitud del cable:

1 metro
