Este módulo de potencia se encarga de entregar un nivel de tensión a la salida inferior al nivel de tensión que se presenta a la entrada, funcionamiento tÃpico de un reductor de voltaje, más conocido como Tipo Buck", posee un bajo nivel de tensión de rizado. Para asegurar un buen funcionamiento, el nivel de voltaje de entrada debe ser superior al nivel de tensión de salida en 1.25V, ya que de no ser asÃ, se presentarÃa problemas de eficiencia y rendimiento. Éste conversor se caracteriza por si nivel de potencia a la salida, para este es de 75W con un elevado valor de corriente de 5A, asà pues, cuando se maneja un nivel de corriente tan alto, el disipador puede llegar a presentar calentamiento, por lo que se recomienda no llevar el conversor a este punto. Ésta board suele ser usada para el abastecimiento de baterÃas, transformadores de potencia, fuentes de alimentación regulables.
Voltaje de entrada
4.0V~38V
Voltaje de salida
1.25V~36V
Rango de medición de voltÃÂmetro
0.0V~40V
Corriente de salida
0A~5A
Potencia de salida
75W
Frecuencia de operación
180KHz
Regulación de carga
<=0.8% (entrada 24V, salida 12V, carga 1A~4.5A)
Regulación de voltaje
<=0.8% (salida 12V/4A, entrada 18v~32V)
Eficiencia
96%
Protección ante corto circuito
Si (hasta 8A)
Protección de sobre calentamiento
Si (Automático, apaga la salida)
Protección frente a Inversión de polaridad
Ninguna
Temperatura de funcionamiento
-40°C~85°C
Dimensiones:Â
54x23x18 mm

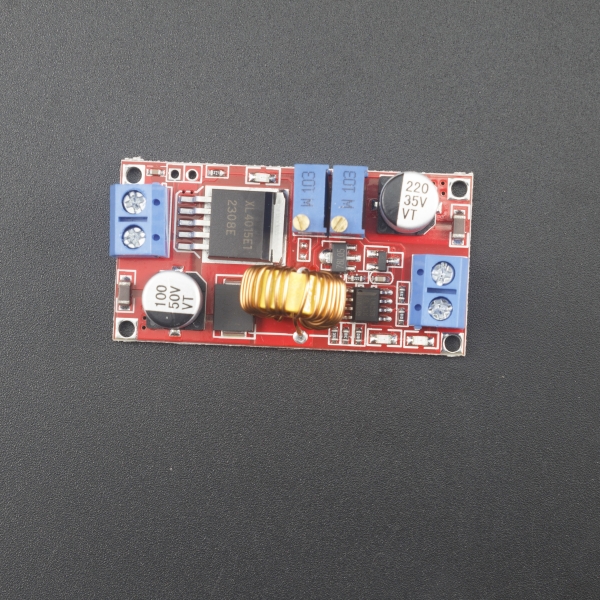

1 x Convertidor DC-DC Buck XL4015 de 5A REGULABLEÂ
