Producto 100% garantizado; 1 año de garantía por defectos de fabrica

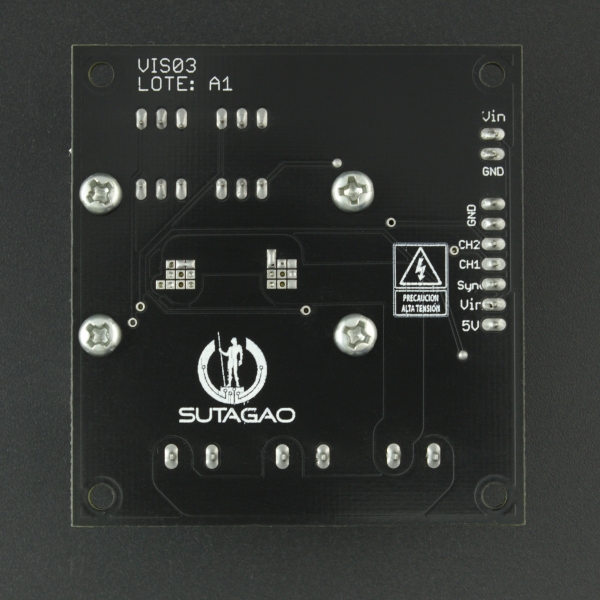

Esta etapa de potencia cuenta con dos canales, que pueden variar la energía eléctrica en una carga resistiva e inductiva, se debe conectar un dispositivo de control como un Arduino, Raspberry pi o cualquier micro controlador, la etapa de potencia cuenta con un pin de sincronización llamado SYNC, este pin nos muestra el cruce por cero de la red, y con ello podemos switchear la salida de voltaje y por ende variar la energía en la carga, los pines de activación de los triac se encuentra en la board como CH1 y CH2, gracias a su sistema de refrigeración conectado en el pin Vin y Gnd, el modulo puede trabajar altas corrientes y mantener una temperatura moderada, este dispositivo es ideal para variar la velocidad de motores monofásicos universales, variar la intensidad de lámparas incandescentes, regular el voltaje de salida de la red eléctrica domiciliaria a nuestra voluntad.
Características
Voltaje de entrada potencia
110V/220V AC
Voltaje de entrada digital
5V
Dos canales de salida
(TRIAC) de control independiente
Voltaje de salida
0V – 110V/220V AC
Corriente de entrada total máx.
18A
Corriente de salida máx
18A
Corriente de salida nominal por canal
7A
Corriente de salida máx por canal
9A
Potencia nominal por canal
840 W
Potencia máx por canal
1200 W
Frecuencia operación
50/60 Hz
Detección
Cruce por cero (SYNC)
Protección
Red Snubber por cada canal.
Compatible con
Arduino, Raspberry y microcontroladores en general
Orificios
Cuatro de 3mm de diámetro para fijar la placa.
Orificios
Cuatro de 3mm de diámetro para fijar el disipador.
Temperatura
-20°C – +100°C
Posibles aplicaciones
- Variador de velocidad motores monofásico universales
- Arrancador suave de motores monofásicos universales
- Variación de intensidad de lámparas incandescente
