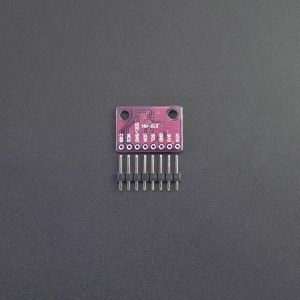

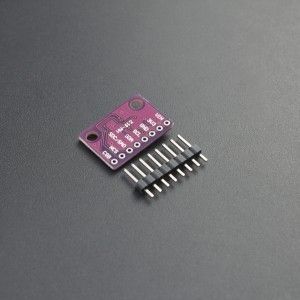

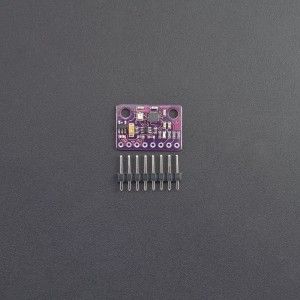

Este módulo de 10 grados de libertad (DOF) cuenta con el chip MPU-9250 Motion Tracking de 10 ejes distribuidos con giroscopio de 3 ejes, acelerómetro de 3 ejes, magnetómetro de 3 ejes. El sensor de presión barométrica BMP280 está basado en tecnología BOSH piezo-resistiva de alta precisión, linealidad y estabilidad presentando mejor resolución de presión y temperatura, mejor precisión, mejores filtros digitales y un menor consumo de energía. Conteniendo así todo lo necesario para realizar el rastreo de movimiento espacial de un Drone, estabilización de brazo robótico.
Características
Modulo: MPU9250
Voltaje de operación: 3V/3.3V~5V DC
Interfaz de comunicación: I2C y SPI
Regulador de voltaje integrado en placa
Ultra-bajo consumo de energía
Completamente calibrado
Dimensiones: 2.5cm x 1.4cm x 0.3cm
Sensor: MPU9250
Rango Acelerómetro: ±2g, ±4g, ±8g, ±16g
Rango Giroscopio: ±250Grad/Seg, ±500Grad/Seg, ±1000Grad/Seg, ±2000Grad/Seg
Rango Magnetómetro: ±4800μT
Conversor AD: 16 Bits (salida digital)
Grados de libertad (DoF): 9
Sensor: BMP280
Rango de Presión: 300 a 1100 hPa
Resolución: 0.16 Pa
Precisión absoluta: 1 hPa
Medición de temperatura incluida
Resolución de temperatura: 0.01°C
Precisión Temperatura: 1°C
Frecuencia de Muestreo: 157 Hz (máx.)
Pinouts
VIN: Alimentación voltaje 5V 3V3: Salida 3.3V GND: 0V Tierra SCL: I2C Clock / SPI Clock SDA: I2C Data / SPI Data Input SDO/SAO: SPI Data output / I2C Slave Address configuration pin NCS: Chip Select for SPI mode only for MPU-9250 CSB: Chip Select for BMP280
Este módulo permite medir la inclinación, la vibración, o una caída libre en cualquiera de los 3 ejes (X, Y, Z) gracias a chip acelerómetro de tres ejes MMA7361 de Freescale, ayudando a tener muy...

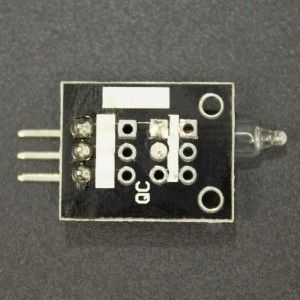

El sensor óptico de mercurio permite detectar de forma fácil, rápida y precisa la inclinación del módulo producida en el lugar donde este se encuentre, este sensor es un conmutador de inclinación...
El GY-801 es un módulo multi sensor de 10 DOF que incluye el giroscopio de 3 ejes L3G4200D, siendo un sensor de velocidad angular de baja potencia; un acelerómetro de 3 ejes ADXL345; un...

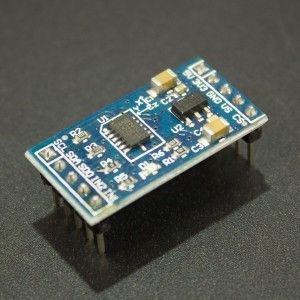

El acelerómetro ADXL345 de 3 ejes es un dispositivo pensado principalmente para aplicaciones móviles. Se caracteriza por su bajo consumo de energía y por ser tan compacto. Dispone de sensibilidad...
El HMC5883l/QMC5883L es un magnetómetro de 3 ejes donde podemos leer las componentes del campo magnético presente y de esta manera conocer la dirección del campo magnético terrestre y poder...
Módulo de aceleración digital de tres ejes (triaxial) de 10 bits, con interfaz I2C/SPI, posee un bajo consumo de energía, bastante compacto de carácter capacitivo, con acondicionamiento de señal,...
Este módulo está basado en el sensor MPU6050 y contiene todo lo necesario para dar a los proyectos a realizar la capacidad de medir el movimiento, combina un giroscopio de 3 ejes y un acelerómetro...
El acelerómetro es un dispositivo pensado principalmente para aplicaciones móviles. Se caracteriza por su bajo consumo de energía y por ser tan compacto. Dispone de sensibilidad ajustable a una...
Este módulo tiene un acelerómetro ADXL335 de 3 ejes, inlcuye condensadores de desacoplo para un óptimo funcionamiento. Está listo para su uso en cualquier tipo de proyecto con microcontroladores o...

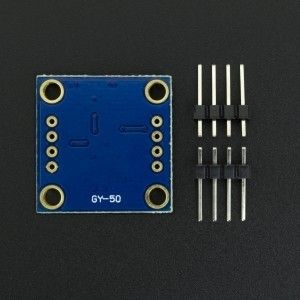

Giroscopio de 3 ejes, que le proporciona mediciones de muy alta resolución (16 bits) de hasta 2000 dps. El giroscopio toma medidas cuánto se gira el dispositivo alrededor de los tres ejes, el rango...

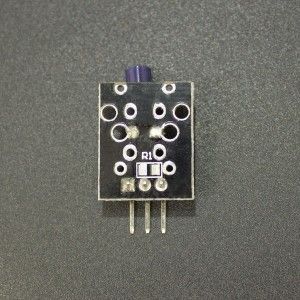

El sensor de vibración es pequeño, funcional y compatible con Boards de arduino o microcontroladores para la adquisición de oscilaciones en ciertos sistemas, donde el sensor es capaz de detectar y...
